LONWORKS用ケーブル(消防用耐熱電線)EM LO-NC-HP/F
LO-NCシリーズ

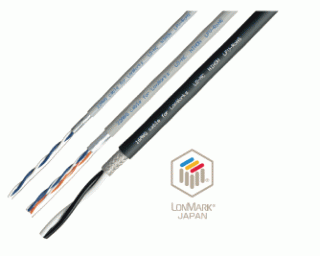

EM LO-NC-HP/F (エコマテリアルタイプ 消防用耐熱電線)
LONWORKSは、エシェロン社が開発した分散制御ネットワーク技術です。従来の集中制御から分散制御を可能にし、ビルオートメーションを始めとした各種ネットワークシステムの省配線化、ネットワーク変更の簡便化等を実現します。JMACSのシリーズは、LONWORKS ネットワークの特性を満足する専用ケーブルです。
エコマテリアルタイプ
EM LO-NC-HP/Fは、シースに耐燃性ポリエチレンを施したハロゲンフリーの環境配慮形のケーブルです。
消防用耐熱電線タイプ
EM LO-NC-HP/Fは、LONWORKS システムに使用できる消防用耐熱電線です。
ケーブルの特徴
- 耐ノイズに優れ、細径化と軽量化をはかったケーブルで、ビル等の省スペース配線を可能にしました。
- 柔軟性を考慮した取り扱い易いケーブルです。
- ドレンワイヤは、可とう性があり使い易くしています。
- 線心の色識別により、誤配線の防止とともに配線接続作業が容易です。
- EM LO-NC-HP/Fは、ケーブルの表面にラインを表示していますので製品区別も簡単で、配線後のケーブルが制御盤内等で容易に識別できます。
- その他、RS485/RS422系の信号伝送にも最適です。
ケーブルの仕様
| 型番 | LO-NC | LO-NC-SB | LO-NC-HP | ||||||
|---|---|---|---|---|---|---|---|---|---|
| サイズ | 22AWG (0.65mm) |
20AWG (0.5mm2) |
16AWG (1.3mm2) |
0.75mm2 (18AWG相当) |
22AWG (0.65mm) |
20AWG (0.5mm2) |
|||
| 対数 | 1P | 2P | 1P | 2P | 1P | 1P | 1P | 2P | 1P |
| 遮蔽 | 有 | 有 | 有 | 有 | 有 | 有 | |||
| ドレンワイヤ | 有 | 有 | 無 | 無 | 有 | 有 | |||
| シース | 灰色 | 灰色 | 黒色 | 黒色 | 灰色 | 灰色 | |||
| 仕上外径(mm) | 約 5.5 | 約 7.5 | 約 7.0 | 約 9.5 | 約 10.5 | 約 8.5 | 約 6.5 | 約 8.0 | 約 7.0 |
| 概算質量(kg/km) | 30 | 50 | 55 | 90 | 120 | 80 | 45 | 60 | 55 |
| 適合規格 | LONMARK® Layers 1-6 Interoperability Guidelines に適合 | ||||||||
| 適用チャンネル | TP/XF-1250 TP/XF-78 TP/FT-10 | ||||||||
